Ventilatori centrifughi ad alta-pressione
VENTOLA QIYUE · FLUSSO D'ARIA INDUSTRIALE AD ALTA- PRESSIONE
Ventilatori centrifughi ad alta-pressione
Serie di ventilatori centrifughi 8-09, 9-12, 9-19, 9-26 e 10-16 per sistemi d'aria industriali ad alta resistenza, alimentazione d'aria forzata, soffiaggio di forni, trasporto pneumatico e flusso d'aria di apparecchiature di processo. Iniziare con la portata d'aria e la pressione richieste, quindi confermare la serie di ventilatori adatta dal punto di funzionamento effettivo.
AMBITO DELLA FAMIGLIA DI PRODOTTI
Per sistemi in cui pressione e resistenza determinano la selezione della ventola
I ventilatori centrifughi ad alta-pressione vengono utilizzati laddove il flusso d'aria deve superare una resistenza significativa nei condotti, perdite di pressione delle apparecchiature, filtri, ugelli, componenti di forni o resistenza-del sistema di trasporto. La serie adatta è determinata dal punto di funzionamento completo, non solo dalla potenza del motore o dal numero del modello.
La pressione da sola non è sufficiente.
Il flusso d'aria e la pressione devono essere confermati nello stesso punto operativo. La temperatura del gas, le condizioni della polvere, la posizione della ventola, la velocità del motore, la disposizione della trasmissione e la direzione di installazione possono influenzare la scelta del modello finale.
01 · GAMMA PRODOTTI
Confronta cinque serie di ventilatori centrifughi ad alta-pressione
Queste cinque serie coprono diverse direzioni del flusso d'aria industriale ad alta-pressione. Le descrizioni seguenti aiutano a identificare un punto di partenza; la selezione finale deve ancora essere verificata rispetto ai dati di prestazione effettivi.
SOFFIAGGIO DEL FORNO · ALIMENTAZIONE ARIA AD ALTA- PRESSIONE
8-09 Ventilatore centrifugo ad alta pressione
Direzione della ventola ad alta-pressione per il soffiaggio di forni, fornitura di aria-di combustione, aria di processi industriali e compiti di trasporto di aria-pulita esaminati che richiedono una maggiore capacità di pressione.
RUOLO Fornitura ad alta-pressione
SISTEMA Forno/Processo
CONTROLLO Flusso d'aria + pressione
ELEVATA RESISTENZA · MANDATA ARIA DI PROCESSO

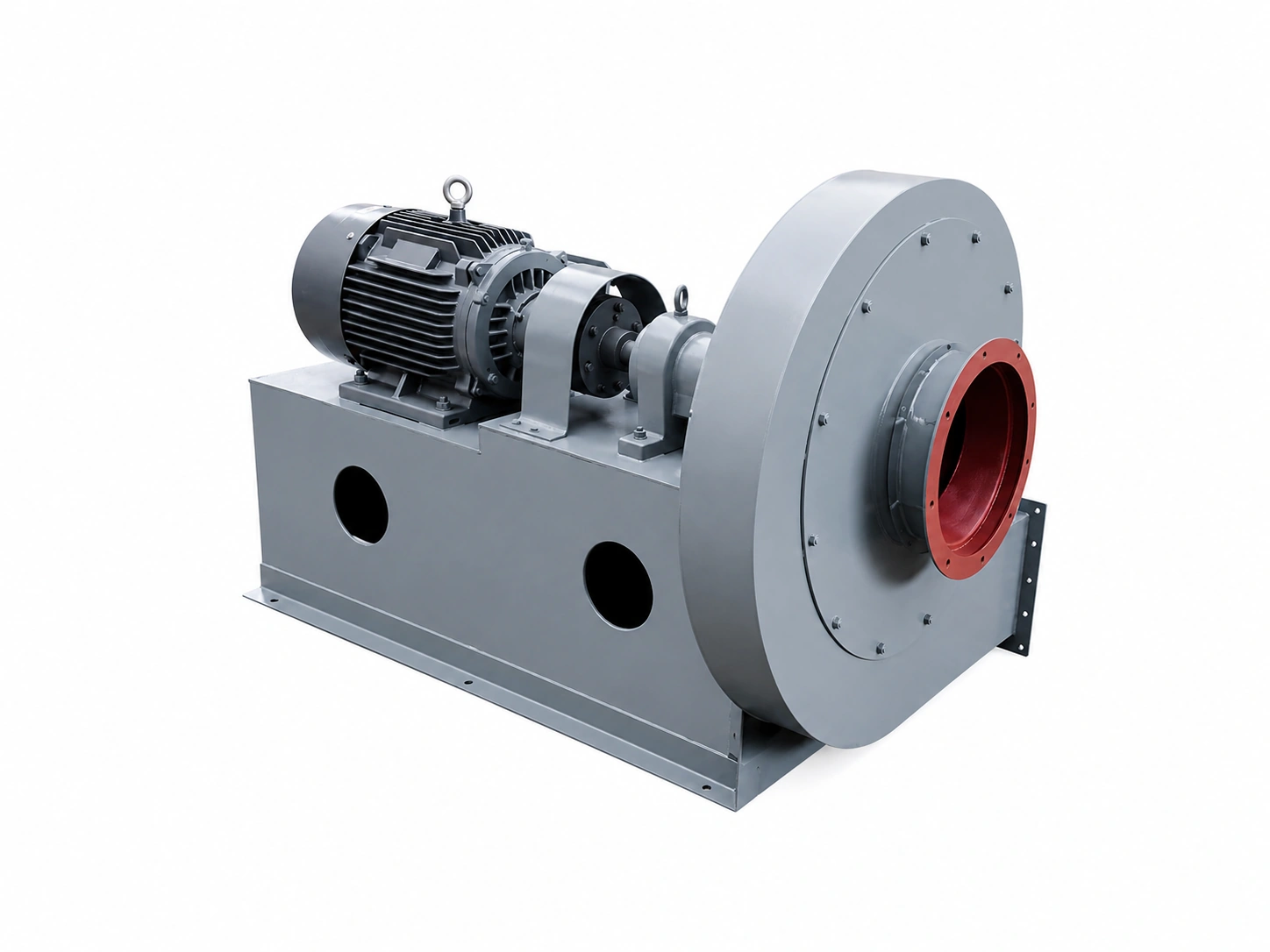

9-12 Ventilatore centrifugo ad alta pressione
Direzione della ventola ad alta-pressione per sistemi di condotti più lunghi, alimentazione d'aria di forni e apparecchiature industriali in cui è necessario superare una notevole resistenza del sistema con il flusso d'aria richiesto.
RUOLO Maggiore resistenza
SISTEMA Condotto/Forno
CONTROLLO Resistenza totale
PRESSIONE-PRIMO SERVIZIO · ARIA FORZATA
9-19 Ventilatore centrifugo ad alta pressione
Prima direzione della ventola a pressione-per aria forzata, supporto di combustione, trasporto pneumatico-di aria pulita e altri sistemi industriali con notevole resistenza di condotti o apparecchiature.
RUOLO Pressione-Primo dovere
SISTEMA Aria forzata/trasporto
LATO POLVERE Esaminare la posizione della ventola
FLUSSO D'ARIA E PRESSIONE MAGGIORI · IMPIEGHI PIÙ PESANTI
9-26 Ventilatore centrifugo ad alta pressione
Direzione della ventola centrifuga ad alta-pressione per sistemi che combinano una resistenza sostanziale con una maggiore richiesta di flusso d'aria, tra cui aria forzata industriale, alimentazione d'aria di forni e operazioni di trasporto.
RUOLO Flusso d'aria + pressione
SISTEMA Aria industriale pesante
CONTROLLO Curva + Carico Motore
PESANTE-IMPIEGO AD ALTA PRESSIONE · ARIA DI PROCESSO
10-16 Ventilatore centrifugo ad alta pressione
Direzione della ventola ad alta pressione-ad alta-servizio pesante per ventilazione forzata industriale, alimentazione d'aria di forni e flusso d'aria di trasporto-materiale che richiede una revisione del punto operativo-dedicato.
RUOLO Pressione-di servizio pesante
SISTEMA Forno/Aria di processo
CONFERMARE Dovere + disposizione
02 · CONFRONTO TRA SERIE
Inizia con System Duty, non con il nome della serie
Questa tabella è una guida preliminare alla selezione. La dimensione, la velocità e il motore finali della ventola devono essere confermati dal punto operativo della pressione del flusso d'aria richiesto e dalle condizioni effettive del sistema.
| Serie | Direzione primaria | Sistema tipico | Controllo principale |
|---|---|---|---|
| 8-09 | Soffiaggio ad alta-pressione | Aria del forno/processo | Flusso d'aria + pressione |
| 9-12 | Consegna ad alta-resistenza | Condotti/apparecchiature lunghe | Resistenza del sistema |
| 9-19 | Pressione-primo dovere | Aria forzata/trasporto | Posizione pressione + ventola |
| 9-26 | Flusso d'aria + pressione più elevati | Sistemi aerei-per carichi pesanti | Curva + carico motore |
| 10-16 | Alta pressione-per impieghi gravosi | Forno/processo/trasporto | Servizio + layout meccanico |
03 · LOGICA DI SELEZIONE
Sei controlli prima di scegliere la serie di ventilatori
La selezione della ventola ad alta-pressione è un calcolo del-punto operativo. La potenza del motore o un numero di modello familiare da soli non possono confermare se la ventola corrisponderà al sistema collegato.
01
Flusso d'aria richiesto
Confermare m³/h o CFM alle condizioni di servizio effettive.
02
Pressione richiesta
Confermare se il valore del progetto è la pressione statica o totale.
03
Fonte di resistenza
Condotti, filtri, collettori, ugelli e apparecchiature di processo.
04
Condizioni medie
Esaminare la composizione del gas, la temperatura, l'umidità e la polvere.
05
Motore e azionamento
Tensione, frequenza, velocità e disposizione di trasmissione.
06
Installazione
Rotazione, angolo di scarico, spazio e connessione al condotto.
04 · PERCORSI APPLICATIVI
Sistemi industriali comuni ad alta-resistenza
Il tipo di applicazione identifica la direzione di avvio, ma la ventola effettiva deve ancora essere confermata dalla resistenza del sistema e dal punto di lavoro richiesto.
Tiraggio forzato
Aria di combustione, aria di forni e sistemi di aria forzata-industriali.
Visualizza applicazione →Trasporto pneumatico
Flusso d'aria a pressione-più elevata per i sistemi di trasporto esaminati.
Visualizza applicazione →Raccolta polveri
Collettore ad alta resistenza e sistemi di estrazione sul lato pulito-.
Visualizza applicazione →Forni e aria di processo
Forni e apparecchiature industriali che richiedono aria ad alta-pressione controllata.
Visualizza applicazione →05 · SOSTITUZIONE VENTOLA ESISTENTE
Vuoi sostituire una ventola ad alta-pressione esistente?
Quando manca il flusso d'aria o la pressione originale, le informazioni meccaniche rimanenti possono comunque aiutare a ricostruire il probabile funzionamento. Non sostituire una ventola solo con la potenza del motore.
Targhetta del ventilatore e modello esistente
Potenza motore, giri/min, tensione e frequenza
Dimensioni di ingresso e uscita
Diametro della girante se misurabile
Direzione di rotazione e di scarico
Disegni, foto o curva di prestazione esistenti
CONFINE OPERATIVO
L'alta pressione non significa tutti i compiti difficili
Condizioni del mezzo speciali possono richiedere una famiglia di ventilatori, un materiale o una struttura meccanica diversi anche quando i requisiti di pressione rientrano in un intervallo di alta-pressione.
Gas corrosivo:rivedere FRP, termoplastici, acciaio inossidabile o leghe speciali.
Pericolo di esplosione:esaminare i requisiti-di costruzione e motore a prova di esplosione.
Alta temperatura:esamina caldaia, fornace o struttura ad alta-temperatura.
Polvere abrasiva:rivedere la protezione antiusura e la posizione della ventola.
Trasporto ad altissima-pressione:potrebbe essere necessaria una ventola o una fonte d'aria-diversa.
06 · Richiesta di offerta
Invia il Duty Point prima di scegliere la serie
QIYUE FAN può rivedere le serie 8-09, 9-12, 9-19, 9-26 e 10-16 in base al flusso d'aria, alla pressione, alla resistenza del sistema, alle condizioni del mezzo e ai requisiti di installazione.
DATI RFQ CONSIGLIATI
Flusso d'aria· Pressione · Resistenza del sistema · Temperatura · Mezzo / Polveri · Voltaggio / Frequenza · Rotazione / Uscita · Quantità / Destinazione
-
![8-09 Ventilatore centrifugo ad alta pressione]()
8-09 Ventilatore centrifugo ad alta pressione8-09 Il ventilatore centrifugo ad alta pressione è progettato per il soffiaggio di cubilotti, l'alimentazione d'aria di forni di fusione, la ventilazione di forni di forgiatura e il trasporto di...Più
